對于切削刀具制造商來說，加工過程的當務之急是要確保刀具幾何尺寸的精準性，從而保證其出色的切削性能。把這一點做好，切削刀具制造商就可以在競爭者中脫穎而出，并樹立起良好的聲譽。 ZOLLER的測量?jī)x和ANCA的軟件可以輕松互聯，以簡化和改進刀具測量、砂輪測量、輪廓成型測量以及補償。兩者合作開發完善后的自動化刀具測量流程，能夠?yàn)槠淇蛻?hù)提供更為關鍵的優勢。
自動通信技術實現降本增效
傳統的刀具測量過程需要先磨削刀具，然后手動將其帶到測量機器上檢驗設計參數，例如，螺旋、外徑和傾角。下一步是刀具補償，該步驟是確保成品與原始繪圖參數匹配的關鍵。若手動執行這些操作，則會存在因數據錯誤而導致的研磨浪費的風險。
“ANCA與ZOLLER合作建立基礎架構和共享系統，以實現ZOLLER和ANCA磨床之間的自動通信，無需手動輸入，從而為已升級為自動化車間的客戶顯著地提高效率，保證了優質的刀具并減少浪費。” ANCA 軟件產品經理Thomson Mathew解釋道，“ZOLLER位于德國的制造和研發中心擁有ANCA最新版本的ToolRoom和模擬軟件，用于產品開發期間的測試。同樣，我們的磨削中心也擁有ZOLLER最新版本的軟件和硬件，以確保產品開發的同步進行。”
ZOLLER測量?jī)x是目前市場上廣泛被采用的測量刀具復雜幾何形狀的有效工具。LaserPlus和iView是非常流行且有效的刀具外徑及輪廓的在線測量工具，但ZOLLER系統更勝之處在于其可以自動測量各種刀具幾何特征的性能。ZOLLER測量?jī)x通常用于刀具設置過程或批量生產期間進行更為詳細的刀具測量，從而確保刀具的幾何尺寸保持在公差范圍內。
包括ToolRoom RN33.1在內的舊接口只支持XML格式，而最新的RN 34.1版本可以同時支持XML格式和GDX®(GDX®是ISBE GmbH的注冊商標 )格式。ZOLLER和ANCA的軟件版本細節如下。

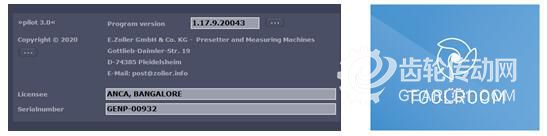

Zoller Pilot 3.0 程序版本1.18.7.20043 ToolRoom RN34.1版本更新52.03
注意：新接口基于GDX®平臺，支持GDX®格式，與其他支持GDX®導入/導出的測量?jī)x兼容。
通訊方式
目前，ANCA已經為通信開發了特殊的接口，例如，磨床測量向?qū)к浖．?dāng)有測量和補償需求時，它會在兩端自動更新。ANCA磨床和ZOLLER可以通過同一車間網絡或通過U盤傳輸數據。使用U盤傳輸數據，如果ZOLLER和ANCA機床共享局域網絡，也可直接通過網絡通信來直接傳輸數據。
ANCA-ZOLLER測量反饋系統

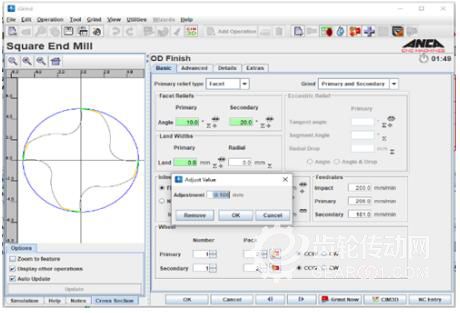

在開發測量和反饋系統過程中，對于每個參數/程序 (詳見本文末尾 )，ANCA和ZOLLER共同確定了相應的ZOLLER測量過程和ANCA的磨削調整參數，參數和程序直接對應。砂輪調整不能作為此補償方法的選項，補償參數可以在不改變?cè)O(shè)計參數的情況下進行微調。
參數調整

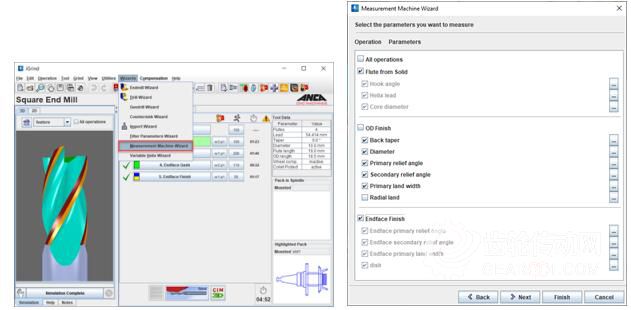

ToolRoom測量向?qū)窃O(shè)置ANCA-ZOLLER測量反饋系統最簡單的方法。它指導用戶瀏覽給定刀具的幾何參數列表。用戶可以輕松選擇可測操作并實施補償。
ToolRoom 測量向?qū)?/div>

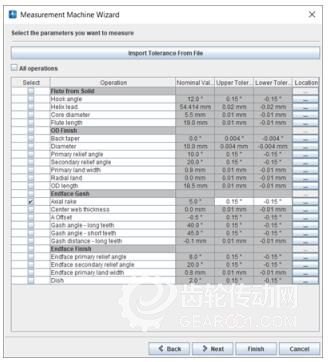

用戶還可以為每個參數指定所需的長度/角度公差范圍，從ZOLLER測量返回時，公差范圍內的值不必補償。

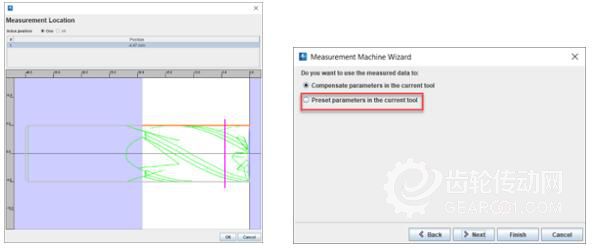

每個刀具程序有初始設置的默認(推薦)測量位置(紅線)，在將數據發送給Zoller進行測量之前，可以手動調整此位置，也可以從另一個Tom文件導入測量設置，以避免多次重新設置所有參數和公差。

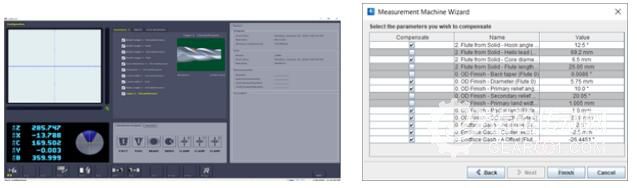

將測量數據(GDX®文件)導入ANCA磨床時，測量參數作為標準值，與設計值進行比較，并進行相應調整。公差范圍內的值不必補償，但也可以選擇手動啟動此功能。
注意：雖然文件可以通過網絡直接傳輸，操作員仍需要選擇正確的文件，將刀具送到Zoller測量?jī)x器上，并在正確的磨床上應用補償。隨著AIMS(ANCA集成制造系統)產品的開發，它將成為在批量磨削過程中傳遞、測量、補償?shù)毒咦钣行У淖詣?dòng)系統。

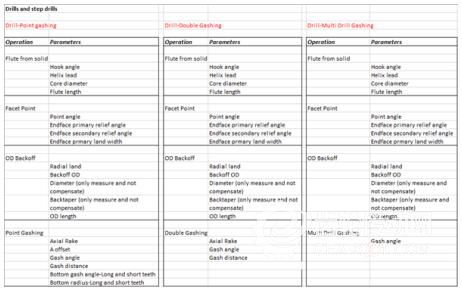

最新的可用于測量和補償?shù)膮?shù)列表
ANCA與ZOLLER新一輪的合作開發顯著增加了可測量和可直接修正的刀具程序范圍。多項新增功能可直接響應客戶的應用需求。
用戶還可以為每個參數指定所需的長度/角度公差范圍，從ZOLLER測量返回時，公差范圍內的值不必補償。
每個刀具程序有初始設置的默認(推薦)測量位置(紅線)，在將數據發送給Zoller進行測量之前，可以手動調整此位置，也可以從另一個Tom文件導入測量設置，以避免多次重新設置所有參數和公差。
從Tom文件導入軸向測量位
將測量數據(GDX®文件)導入ANCA磨床時，測量參數作為標準值，與設計值進行比較，并進行相應調整。公差范圍內的值不必補償，但也可以選擇手動啟動此功能。
注意：雖然文件可以通過網絡直接傳輸，操作員仍需要選擇正確的文件，將刀具送到Zoller測量?jī)x器上，并在正確的磨床上應用補償。隨著AIMS(ANCA集成制造系統)產品的開發，它將成為在批量磨削過程中傳遞、測量、補償?shù)毒咦钣行У淖詣?dòng)系統。

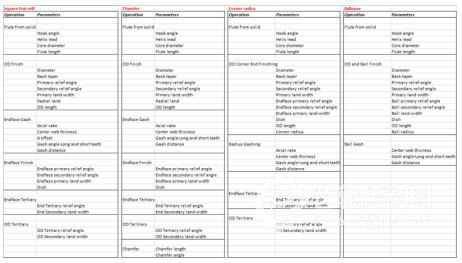

最新的可用于測量和補償?shù)膮?shù)列表
ANCA與ZOLLER新一輪的合作開發顯著增加了可測量和可直接修正的刀具程序范圍。多項新增功能可直接響應客戶的應用需求。
